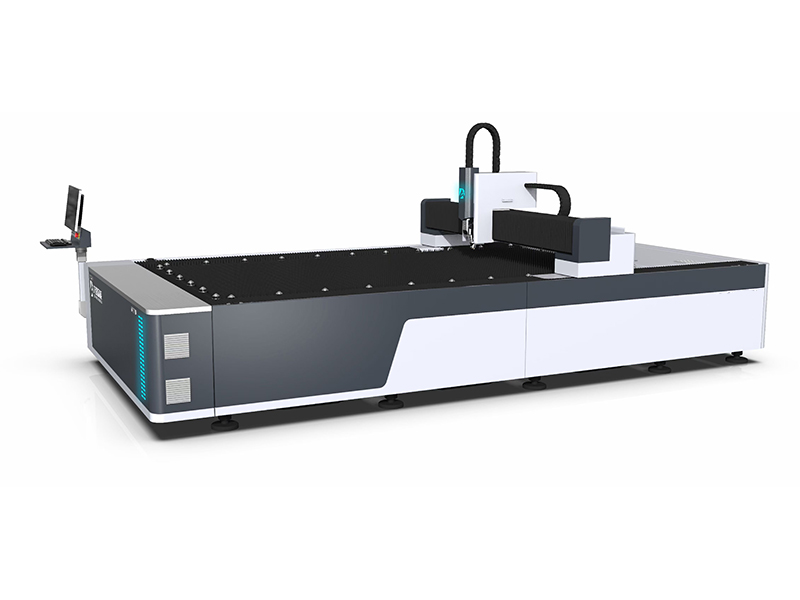

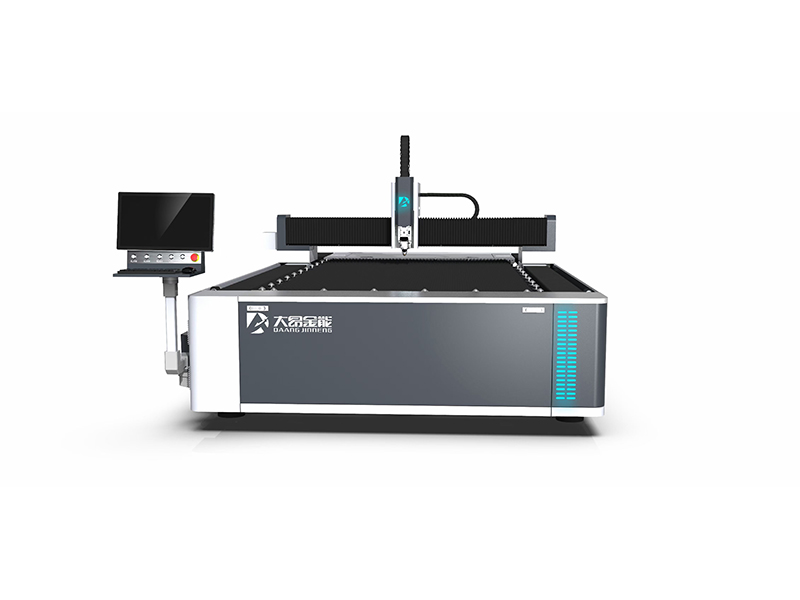

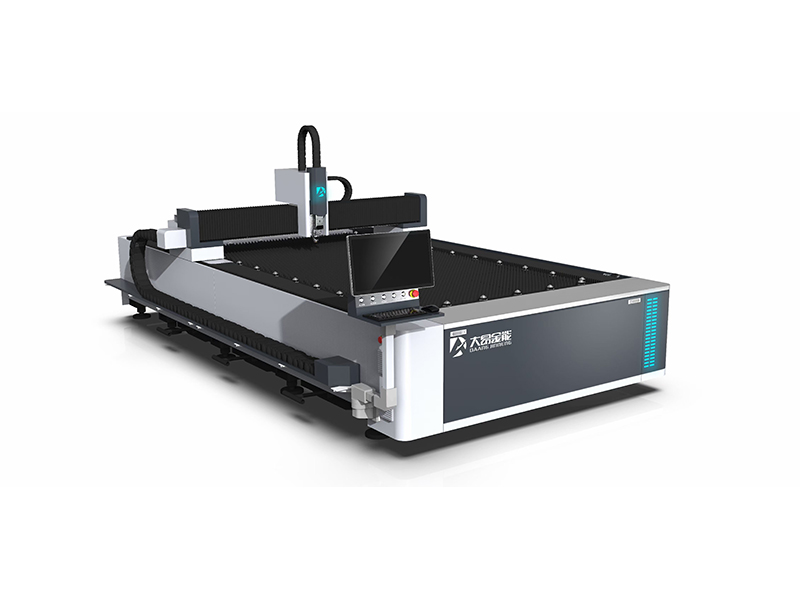

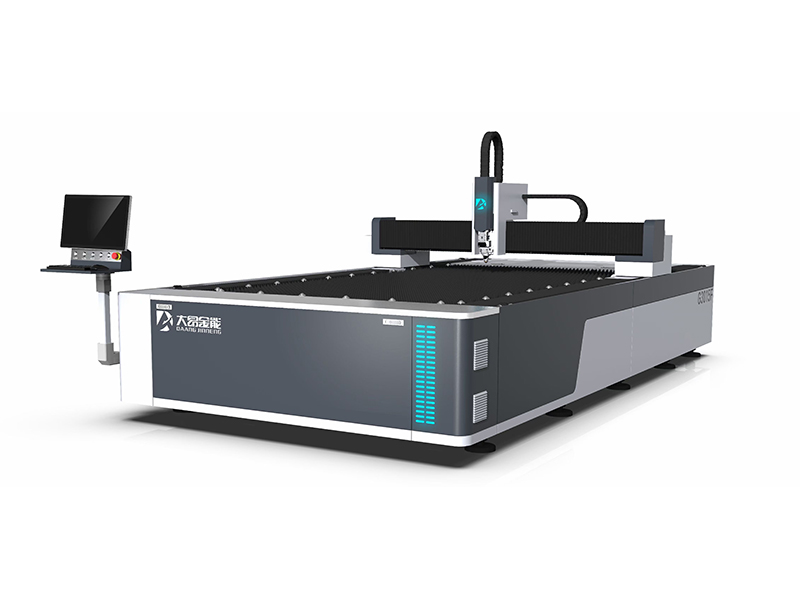

產品介紹:

主機部分由床身、運動部分、電器控制部分，輔助部分等組成。通過控制系統操作三軸運動部分，采用創鑫激光器，嘉強切割頭，柏楚系統，床身板管焊接，富士伺服電機帶動切割頭實現穩定，精確，高速運動；X、Y軸均采用原裝進口的精密直線導軌，. 工作臺采用方管整體焊接，退火去應力處理，臺面承重可達300KG；設有萬向滾珠，外設板料夾緊裝置，采用全封閉式防塵裝置，采用光電傳感器等精密定位部件，保證了傳動的精度。

產品特點:

1．該機采用動龍門式結構，進口精密齒條及直線導軌，傳動平穩，精度高。

2．床身與橫梁、工作臺均采用整體焊接結構，去應力退火后進行車銑加工，然后再進行振動時效處理，可以完全消除焊接及加工的應力，保持高強度、精度。

3．X、Y、Z軸采用進口伺服電機，性能穩定耐用。

4．采用基于Windows操作系統的上海柏楚光纖激光切割機專用數控系統，集成了激光切割控制專用功能模塊，人機界面好，操作簡單。

5 、激光產生無需發生氣體，可用空氣切割薄板；

技術參數:

機器型號：G1010

激光發生器：光纖激光器

激光功率：1000W/2000W/3000W

XYZ軸行程 : 1025mm/1025mm/100mm

重量：1500KG

外觀尺寸：2000mm×1500mm×1500mm

工作幅面：1000*1000mm

X/Y軸定位精度：0.05mm/m

最大速度：100m/min

工作臺最大載重 : 300kg

傳動方式：進口精密雙驅齒條

整機耗電功率：<15KW(<12KW-1000W)

電源額定電壓及頻率： 380V/50Hz/60Hz/60A

應用行業：

金屬切割、電氣開關制造、電梯制造、家用電器制造、廚具制造、工具加工、等多種機械制造加工行業。

適用材料：

用于切割多種薄金屬板材,切割0.5~6mm碳鋼板，0.5~5mm不銹鋼板（氮氣3mm，氧氣5mm），還可切割鍍鋅板、電解板、硅鋼等多種金屬材料。

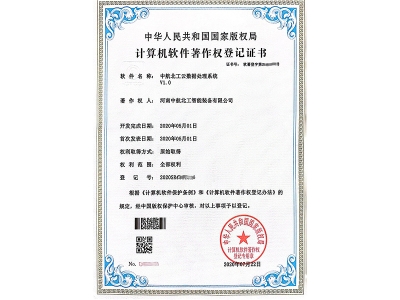

中航北工云數據處理系統

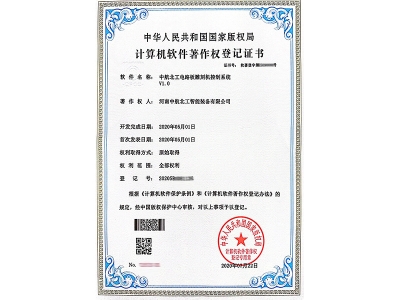

中航北工電路板雕刻機控制系統

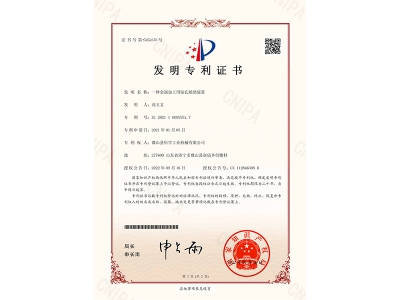

一種金屬加工用鉆孔輔助裝置

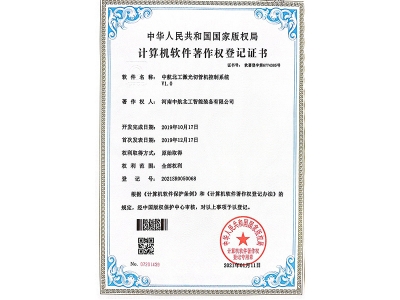

中航北工激光切管機控制系統
